碳纖維增強復合材料（Carbon Fiber Reinforced Polymer, CFRP）是高端無人機的核心材料，廣泛應用于競速、航拍、軍用及工業無人機領域。以下是關于碳纖維無人機外殼的深度解析：
1. 為什么選擇碳纖維？
（1）核心優勢
超輕量化：密度僅 1.5~1.6 g/cm3（比鋁合金輕40%），顯著提升續航和機動性。
超高強度：抗拉強度 500~700 MPa（T300級），比鋼強5倍。
卓越剛性：高模量碳纖維（如T700）可減少飛行形變，提升穩定性。
耐腐蝕 & 耐高溫：不受潮濕、鹽霧影響，短期耐溫 200°C+。
（2）典型應用場景

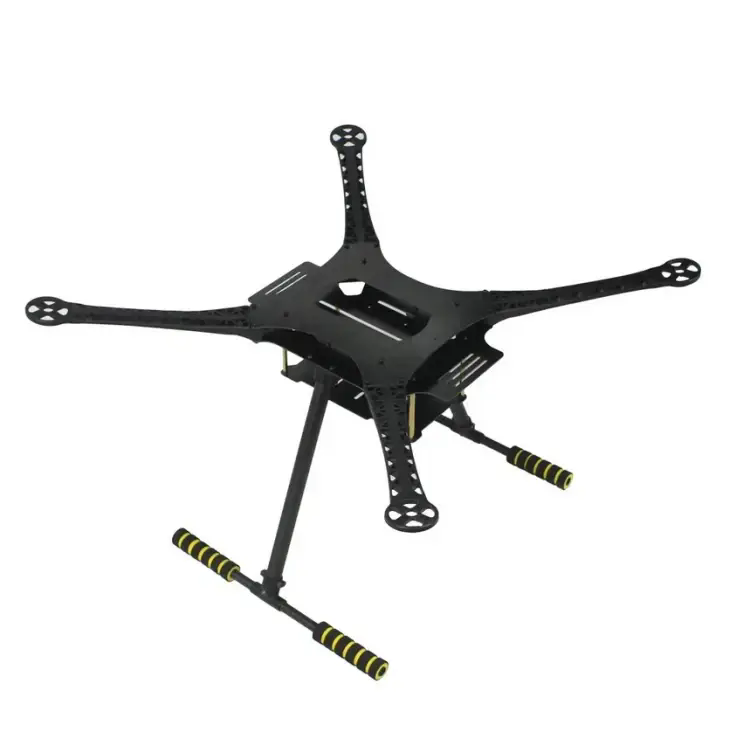

競速無人機（FPV）：如 iFlight、TBS 等品牌，依賴碳纖維機架實現高推重比。
專業航拍機：大疆 Inspire 3（碳纖維機身 + 鎂合金關節）。
軍用/工業無人機：如 MQ-9 Reaper 的機翼采用CFRP。
2. 碳纖維外殼的制造工藝
（1）主流成型技術
| 工藝 | 適用場景 | 優點 | 缺點 |
|---|---|---|---|
| 預浸料熱壓成型 | 高端機型（如大疆） | 強度最高，精度優 | 設備成本高，周期長 |
| 真空袋壓（VAR） | 小批量定制 | 成本較低，適合復雜結構 | 強度略低于熱壓罐 |
| 模壓成型 | 批量生產（如競速機架） | 效率高，一致性佳 | 模具投資大 |
| 3D打印碳纖維 | 原型設計、非承力部件 | 快速成型，設計自由 | 強度低，僅限輔助件 |
（2）關鍵制造步驟
材料選擇：
碳纖維布（T300/T700/T800）+ 環氧樹脂（或高溫樹脂）。
鋪層設計：
采用 0°、±45°、90°交叉疊層 以優化各向強度。
固化成型：
熱壓罐（120~180°C，高壓）或真空袋固化。
后處理：
CNC精加工、噴涂耐磨涂層（如聚氨酯）。
3. 碳纖維 vs. 其他材料對比
| 特性 | 碳纖維 | 玻璃鋼 | 鋁合金 | PC塑料 |
|---|---|---|---|---|
| 密度 (g/cm3) | 1.5~1.6 | 1.8~2.1 | 2.7~2.9 | 1.2~1.4 |
| 抗拉強度 (MPa) | 500~700 | 300~500 | 200~400 | 50~70 |
| 剛性 (GPa) | 70~200 | 20~40 | 69~79 | 2~3 |
| 成本 | $$$$ | $$ | $$$ | $ |
| 抗沖擊性 | 中（脆性） | 中低 | 高 | 極高 |
4. 碳纖維外殼的挑戰與解決方案
（1）導電性干擾信號
問題：碳纖維導電，可能屏蔽GPS/圖傳信號。
解決方案：
天線外置或鏤空設計（如大疆 Mavic 3 的頂部鏤空）。
局部貼銅箔屏蔽敏感電路。
（2）脆性 & 抗沖擊不足
問題：碰撞易分層開裂（尤其機臂連接處）。
改進方案：
結合 凱夫拉纖維 或 鈦合金補強件。
采用 蜂窩夾層結構 提升吸能性。
（3）高成本
降本策略：
混合材料（如碳纖維 + 玻纖局部替代）。
優化鋪層（減少冗余層數）。
總結：碳纖維是無人機外殼的“性能天花板”
適合場景：高端競速、專業航拍、軍用/工業無人機。
替代方案：預算有限時可選擇 玻纖增強尼龍 或 碳纖維混合結構。
核心建議：
優先優化 鋪層設計 和 局部補強，平衡強度與成本。
批量生產推薦 模壓成型，原型開發可用 真空袋壓。
碳纖維外殼雖成本高昂，但其輕量化、高強度和長壽命的特性，使其在高端無人機領域不可替代。
